各種掛金

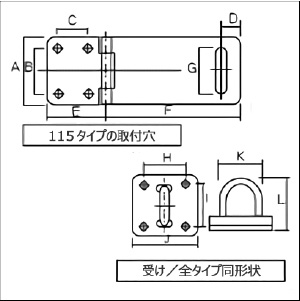

ダム掛金
【スタンダード】
材質：鉄 ／ 仕上：塗装
| A | B | C | D | E | F | G | H | I | J | K | L | 板厚 | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 29.5 | 17.5 | 10 | 17.5 | 26 | 72 | 21 | 24.5 | 20 | 34 | 21 | 19 | 1.2 | 24個 |
| 95 | 37 | 22.5 | 1.5 | 21 | 30 | 91 | 27 | 32 | 27 | 43 | 25 | 22 | 1.4 | 12個 |
| 115 | 45 | 30 | 21 | 27 | 40.5 | 115 | 32 | 36.5 | 31.5 | 50.5 | 30 | 29 | 1.9 | 12個 |
| 135 | 54 | 38 | 26 | 30 | 50 | 135 | 39.5 | 40 | 35 | 55 | 35 | 39 | 2 | 6個 |
【135倉庫用】
材質：鉄 ／ 仕上：塗装
| A | B | C | D | E | F | G | H | I | J | K | L | 板厚 | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135W | 54 | 38 | 26 | 30 | 50 | 135 | 39.5 | 40 | 35 | 55 | 35 | 39 | 2 | 6個 |

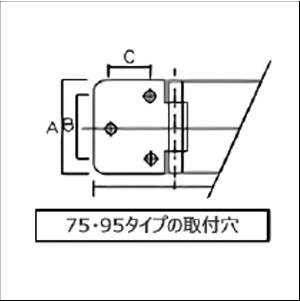

| 75 | 95 | 115 | 135 | 135W | |
|---|---|---|---|---|---|
| 取付穴径 | 4 | 4.5 | 5.5 | 5.5 | 5.5 |
打掛
【スタンダード／鉄（mm）】
材質：鉄 ／ 仕上：塗装
| A | B | C | D | E | 取付穴径 | 可動バー厚み | 固定板厚み | ツマミ有効高さ | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 大々 | 68.5 | 50 | 24.5 | 102 | 24.5 | 4.5 | 4 | 3 | 26.5 | 12個 |
| 大 | 48.5 | 34.5 | 18.5 | 65.5 | 16 | 4.5 | 3 | 2.6 | 22 | 36個 |
| 中 | 40 | 28 | 15 | 54 | 13 | 4 | 2.6 | 2.2 | 18 | 36個 |
| 小 | 34 | 23 | 11.5 | 39 | 10 | 3.5 | 2.3 | 1.7 | 14 | 60個 |
【スタンダード／SUS304（mm）】
材質：SUS304 ／ 仕上：ミガキ
| A | B | C | D | E | 取付穴径 | 可動バー厚み | 固定板厚み | ツマミ有効高さ | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 大 | 48.5 | 34.5 | 18.5 | 65.5 | 16 | 4.5 | 3 | 2.5 | 22 | 36個 |
| 中 | 40 | 28 | 15 | 54 | 13 | 4 | 2.5 | 2 | 18 | 36個 |
【フリータイプ（mm）】
| A | B | C | D | E | 取付穴径 | 可動バー厚み | 固定板厚み | ツマミ有効高さ | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 鉄 | 68.5 | 50 | 24.5 | FREE | 24.5 | 4.5 | 4 | 3 | 26.5 | 10個 |
| SUS304 | 68.5 | 50 | 24.5 | FREE | 24.5 | 4.5 | 4 | 2.5 | 26.5 | 10個 |
【材質：S３０４／ヘアーライン仕上げ】
材質：S304 ／ 仕上：ヘアーライン
| A | B | C | D | E | F | 板厚 | 取付穴径 | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|
| 75ミリ | 58 | 38 | 7 | 76 | 20 | 20 | 2 | 4 | 36個 |
| 100ミリ | 76.5 | 50 | 8.5 | 102 | 25 | 25 | 2 | 5 | 12個 |
丸落とし
【スタンダード(mm) ※心棒材質：SPCC】
材質：SUS304HL仕上 板厚：1ミリ 取付穴径：３ミリ
| A | B | C | D | E | F | G | H | I | 心棒径 | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 90ミリ | 91 | 21 | 26 | 16 | 40 | 34.5 | 22 | 9 | 21 | 5 | 30個 |
| 150ミリ | 150.5 | 21 | 26 | 17 | 70 | 58 | 22 | 9 | 21 | 5 | 20個 |
ラッチ
【スタンダード／鉄（mm）】
仕上：塗装 ／ ミガキ・HL
| A | B | C | D | E | F | 心棒径 | 取付穴径 | ツマミ有効高さ | 板厚 | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 大々 | 18 | 18 | 45 | 31 | 24 | 40 | 8.5 | 4 | 33 | 1.3 | 24個 |
| 大 | 16.5 | 17 | 40.5 | 25 | 20 | 34.5 | 6 | 3 | 25 | 1 | 36個 |
| 中 | 14 | 15 | 36 | 23 | 17 | 29.5 | 5.5 | 2.5 | 24 | 1 | 36個 |
| 小 | 13 | 14 | 30.5 | 19 | 15.5 | 27 | 5.5 | 3 | 24 | 0.8 | 36個 |
【スタンダード／SUS304（mm）】
仕上：塗装 ／ ミガキ・HL
| A | B | C | D | E | F | 心棒径 | 取付穴径 | ツマミ有効高さ | 板厚 | 箱入数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 大 | 16.5 | 16.5 | 40.5 | 25 | 20 | 34.5 | 6 | 4.3 | 25 | 1 | 36個 |
| 中 | 14 | 15 | 36 | 23 | 17 | 29.5 | 5.5 | 2.5 | 24 | 1 | 36個 |
